一、系統簡介
ZD-065微譏系統的主要技術性能如下：

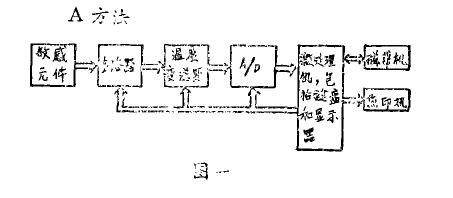

CPU：6502，主頻：1M；監控：4 KRUM，匯編語言：8KROMs；BASCio言：8KRUM，用戶：16KRAM；指令系統：50條指令，152種操作碼，13種尋址方式，外部設備：顯示器；P10與外部設備連接利用該系統組成：oX17.l示。標準健盤，熱印機，卡式磁帶機，12位A/D轉換器；可擴展1個濕度測試系統，在硬件上我們采用了兩種方法，分別用下面框圖表示。

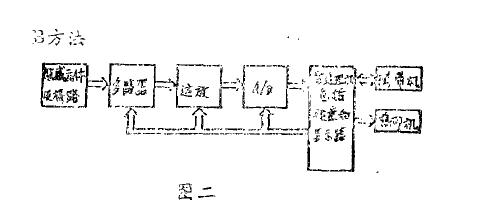

A方法采用現戍的濕度變送器，輸出滿量程為+5}，與A/D轉換器的捻入相響合。根據采樣點的多少，自己可選澤多路}：a的路數，我們暫定"a4路。B方法根據不同的模擬量i}rrz度、濕度、壓力等)所轉換成的電量，采用不同的放大倍數，以達到與A/D轉換器的輸入相吻合的目的。B方法的應用范圍較A方法廣一些。多路器和運放兩塊模板都由工廠自己設計。該測量系統的主安技術指標如下：
1，溫度范圍：一100^"+40090
2.相時i}度范圍：3ON10C%RW(-}10}-+80℃時)
3.溫度分辮度：士0.05℃
4.相時濕度分辮度：士0.50o R"H
5.采樣速度：40點/秒





二、幾點考慮
1、量程的選擇
為了得到較快的采樣速度，我們選擇了12位A/D轉換器，為逐位比較式，轉換速度小于50S。該A/D為正信號單端偷入，滿量程M的二進制原碼為+111111ll1111；其等量的十進制數為4696。為使轉換器的位分辮率F達到0.05℃，則溫度的童程范圍不得大于R，可按下式計算。從上述數據可看出，相討濕度變化0.5%R.H時，干濕差變化約0.049℃，此，根據前面的計弄公式，其滿量程比測量溫度時的滿量還要小一些。目前，國家尚未建立濕度標準，單由微機測量系統解決相時濕度測試的準確度問題尚有一定困難，要等待國家濕度標準的建立。
2、軟件的考慮
ZD一085微機配育BAS：L語言，其中有幾個特殊語句，可以把數據存入指定的單元，也可以從指定單元取出數位，也可調用給定地址為首址的機器語言子程序。所以我們考慮用機器語言編寫采樣程序，由BASI C語言調用機器語言，并把采集的數據取到BASF.語言中進行處理，這樣，可達到既能訣速采樣，又易于數據處理的目的。







三、一個采樣及數據處理程序簡介
根據BY149-83《干澡箱技術條件》，我們編了一個測試溫度波動度、溫度均勻度的米樣及數據處理程序。采樣用機器語言，數據處理用BASIC語言。這里只介紹一下采樣程序框圖和數據處理程序。有些地址不必具體標出，因?yàn)樗筛鶕?jù)需要隨時改變。首先，這里對程序灼有關情況作一說明。





1.在箱內布置3點，0點為中心點；
2.干燥箱恒溫2小時后，每隔2分鐘剛試8點，另測一點標準電陣時應的標準溫度，30分鐘內共測10個數據，每個浮點數占5個字節，則原始數據占800字節。
3.打印出全部原始溫度值和標準電阻對應的溫度值(標準電陣甘應的溫度離散性，可表示微機測試系統的測試離散性)。
4.打印。點的溫度波動度，以16次則試值中的最后四次計算溫度均勻度，每點四次數據取平均值后再根據校對伍修正，與中心點作比較，其差值作溫度均勻度。打印溫度皮動度和溫度均勻度。http://www.yyclw.com
